Багатошарова композитна плетена дротяна сітчаста трубка фільтра

Name: Багатошарова композитна плетена дротяна сітчаста трубка фільтра - Tender Wire Mesh
Availability: InStock
Rating: 4.5 (89 reviews)

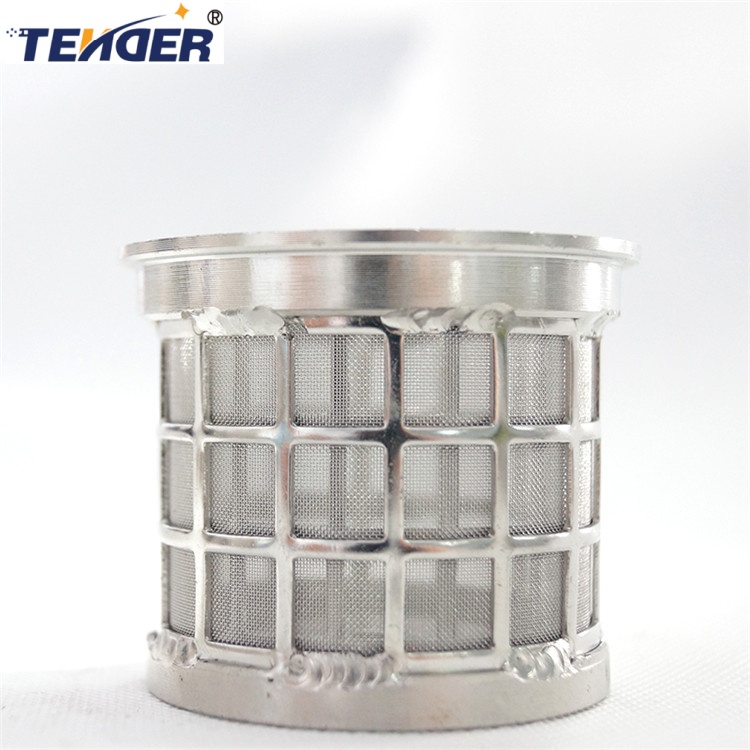

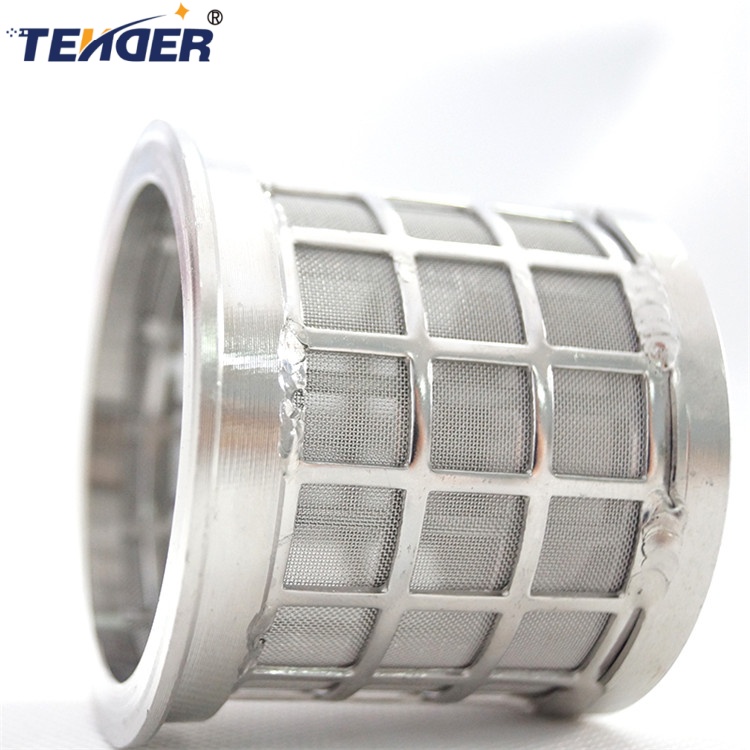

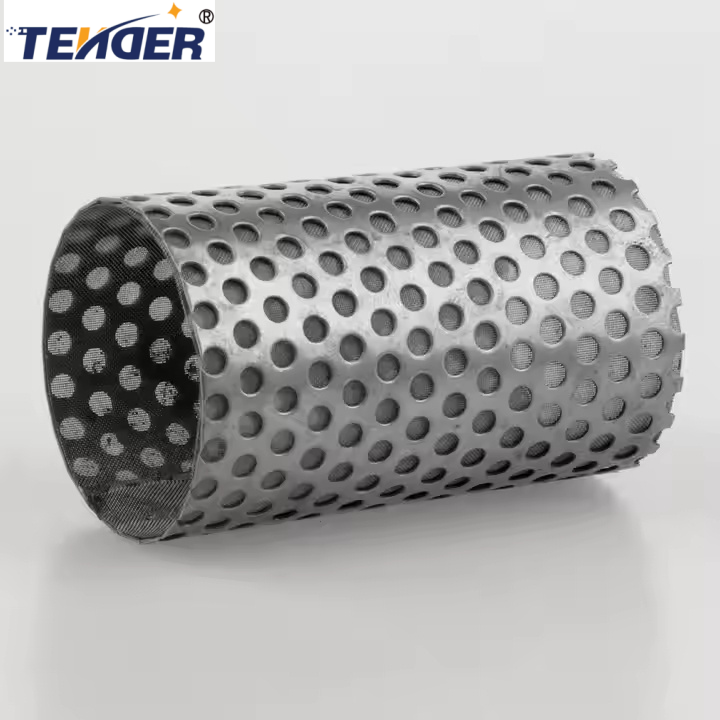

Багатошарова композитна структура, сплетений сітчастий циліндр,-це фільтрувальний елемент, виготовлений з двох або більше шарів металевої тканої сітки через процеси укладання, окантовки або спікання. Зазвичай він оснащений опорним скелетом (наприклад, пробитою сіткою або грубим тканою сіткою) всередині для підвищення міцності та стабільності.

Порівняно з одношаровими структурами, він має чудову механічну міцність, стабільність фільтрації та здатність забруднюючих речовин, що робить її придатною для використання у середовищах фільтрації високого тиску, високої температури та високої в’язкості.

Send Email Download

Опис товару

Характерні переваги

1. Висока міцність та ударна стійкість: придатна для рідин високого тиску та імпульсної за допомогою внутрішньої та зовнішньої підтримки та багатошарового стиснення;

2. Стабільна точність фільтрації: багатошарова плетена структура сітки забезпечує рівномірний розподіл розмірів пор та довгострокову стабільну точність;

3. Висока ємність поглинання забруднюючих речовин: складання або багатошарове розташування надає йому більшу ефективну площу фільтрації;

4. Висока температура та корозійна стійкість: можуть бути обрані спеціальні сплави, такі як нержавіюча сталь, інйнель, хастеллой тощо;

5. Можна підірвати назад і очистити для повторного використання: підтримує ультразвукове, зворотне промивання, хімічне очищення та інші методи;

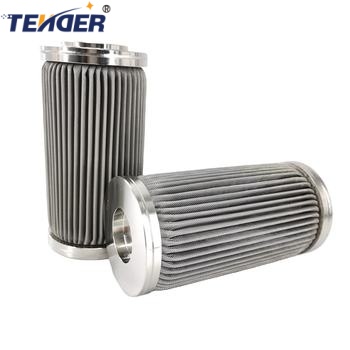

6. Диверсифікована конструкція: тип прямої трубки, тип складання, тип ущільнювачів нижньої частини, тип з’єднання фланця та інші додаткові типи

Загальні специфікації

Процес виробництва

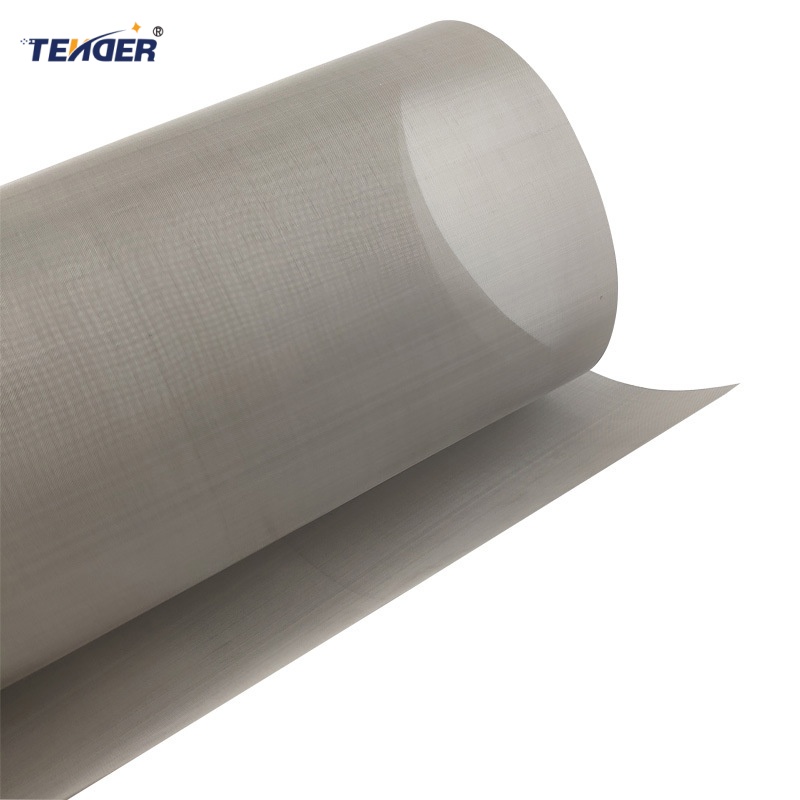

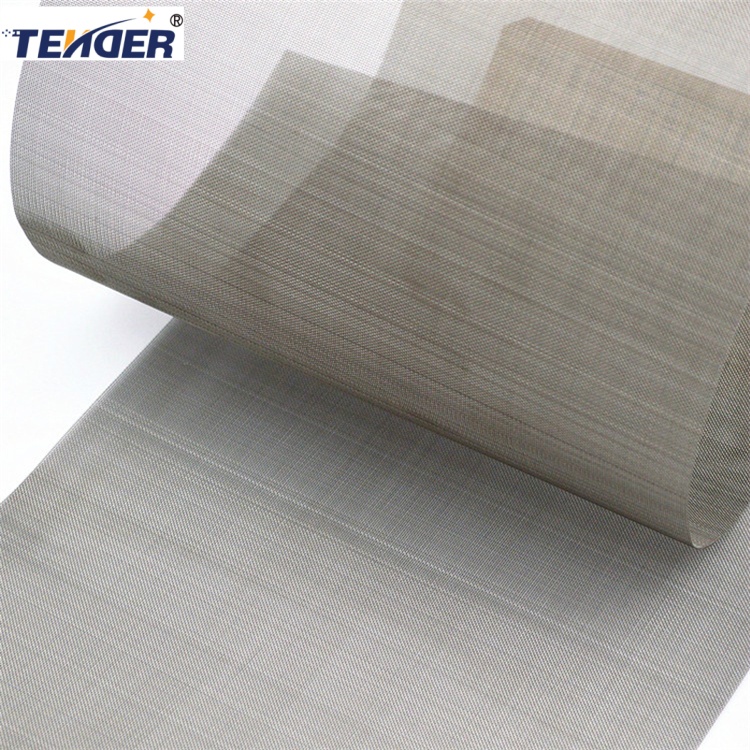

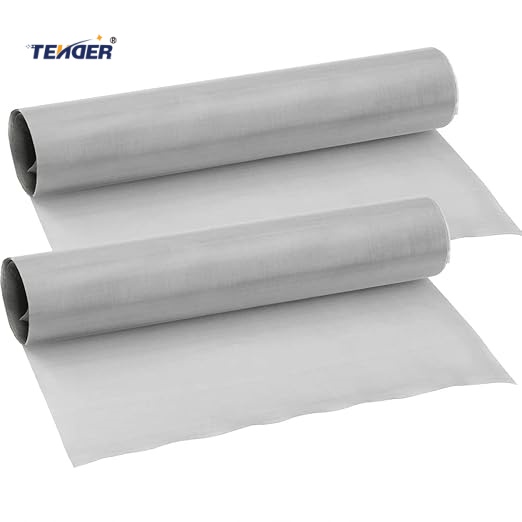

1. Вибрані матеріали з металевого дроту, виткані сітки

2. Точно обрізати відповідно до ієрархії

3. Вирівнюйте та перекривати шари, утворюючи композитну структуру

4. Зварювання краю або високотемпературне утворення спікання (необов’язково)

5. Внутрішня підтримуюча трубка (якщо потрібно)

6. Дві кінцеві обробка інтерфейсу: зварювальні фланці, нитки, ущільнювачі тощо

7. Виявлення витоку, тестування тиску та очищення упаковки

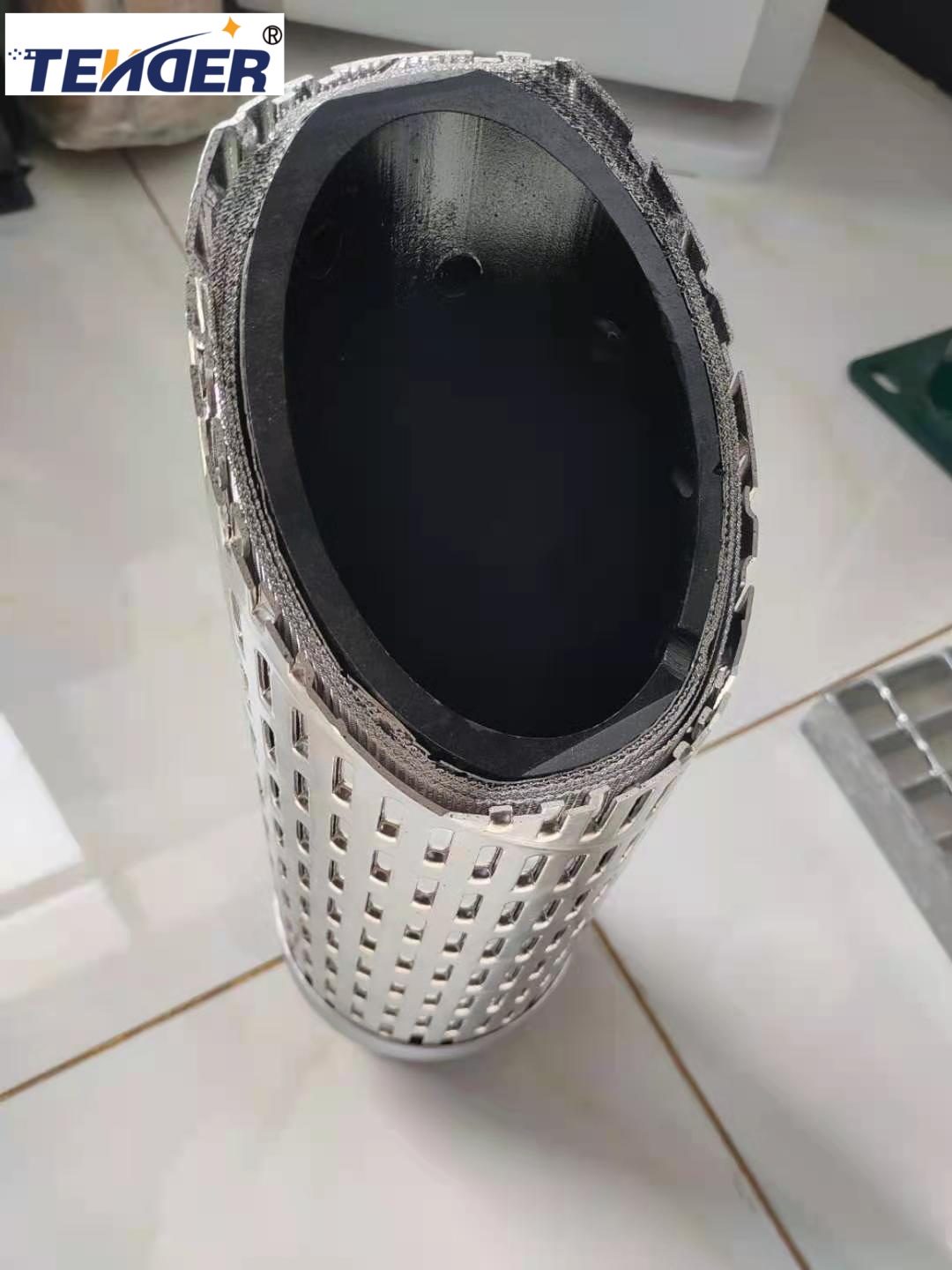

Трубка фільтра зазвичай складається з 3 – 5 функціональних сітчастих шарів, кожна з яких виконує певну роль:

Шар	Функціонування	Типовий розмір сітки
Зовнішній захисний шар	Запобігає механічному пошкодженню зовнішніх сил	10–40 сітки
Шар фільтрації	Первинна тонка фільтрація для пастки частинок	80–400 сітки
Шар розподілу	Сприяє рівномірному розподілу потоку та зменшує засмічення	40–80 сітки

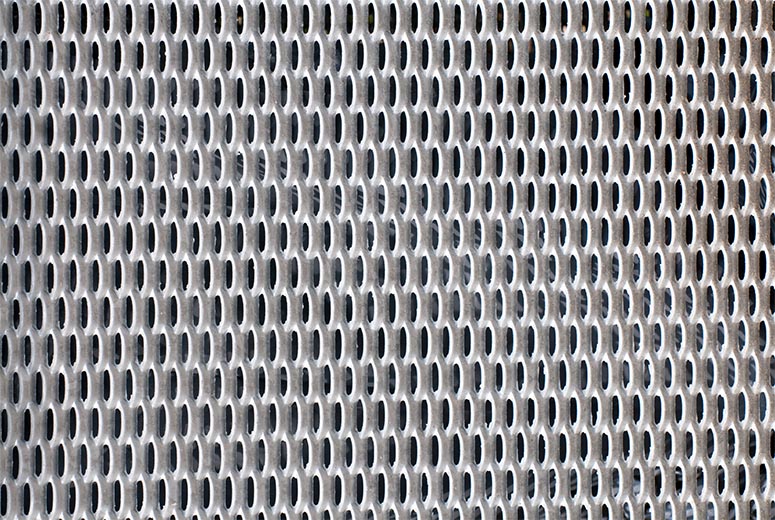

Підтримка рівня	Забезпечує механічну міцність та стійкість до тиску	20–50 сітки або перфорованого металу
Внутрішній шар (необов’язковий)	Запобігає пошкодженню тиску або колапсу всередину	10–30 сітки

Комбінації шару, розміри сітки та розташування можна налаштувати для конкретних умов експлуатації.

Матеріал	SS304, SS316L, Inconel, Monel, Hastelloy, Titanium
Зовнішній діаметр (OD)	20 мм – 150 мм
Довжина	50 мм – 1000 мм (доступні користувацькі розміри)
Кількість шарів	3 – 5 шарів (до 7 шарів за запитом)
Діапазон розмірів сітки	10 – 500 сітки (зазвичай 40–300 сітчастих комбінацій)
Рейтинг фільтрації	1 – 200 мкм (стандартні варіанти: 5, 10, 25, 50, 75, 100 мкм)
Робоча температура	-200 ° C до +600 ° C (залежність від матеріалу)
Робочий тиск	1 – 6 МПа (до 30 МПа із посиленою конструкцією)
Параметри кінцевого з’єднання	Різьблений (NPT/BSP), фланцеві, зварені, швидкі з’єднання, натискання
Методи очищення	Ультразвукове, розхитування, замочування розчинника, дме гарячого повітря
Поверхнева обробка	Мариновані, пасивні, відшліфовані

Зона застосування

1. Фіні хімічної фільтрації (кислоти, смоли, полімери)

2. Фільтрація нафти на мастила та мастила

3. Фармацевтичне стерильне повітря або рідке фільтрація

4. Ультрафільтрація або попередня фільтрація RO у водних системах

5. Сироп, крохмаль або в’язка рідина

Елемент фільтру з нержавіючої сталі для фільтрації повітря та рідини

Цей елемент фільтру з нержавіючої сталі має багатошарову плетену структуру для підвищення міцності та точності. Ідеально як повітряний фільтр або екран клину, він пропонує відмінну міцність та корозійну стійкість у промислових, хімічних та кондиціонуванні.

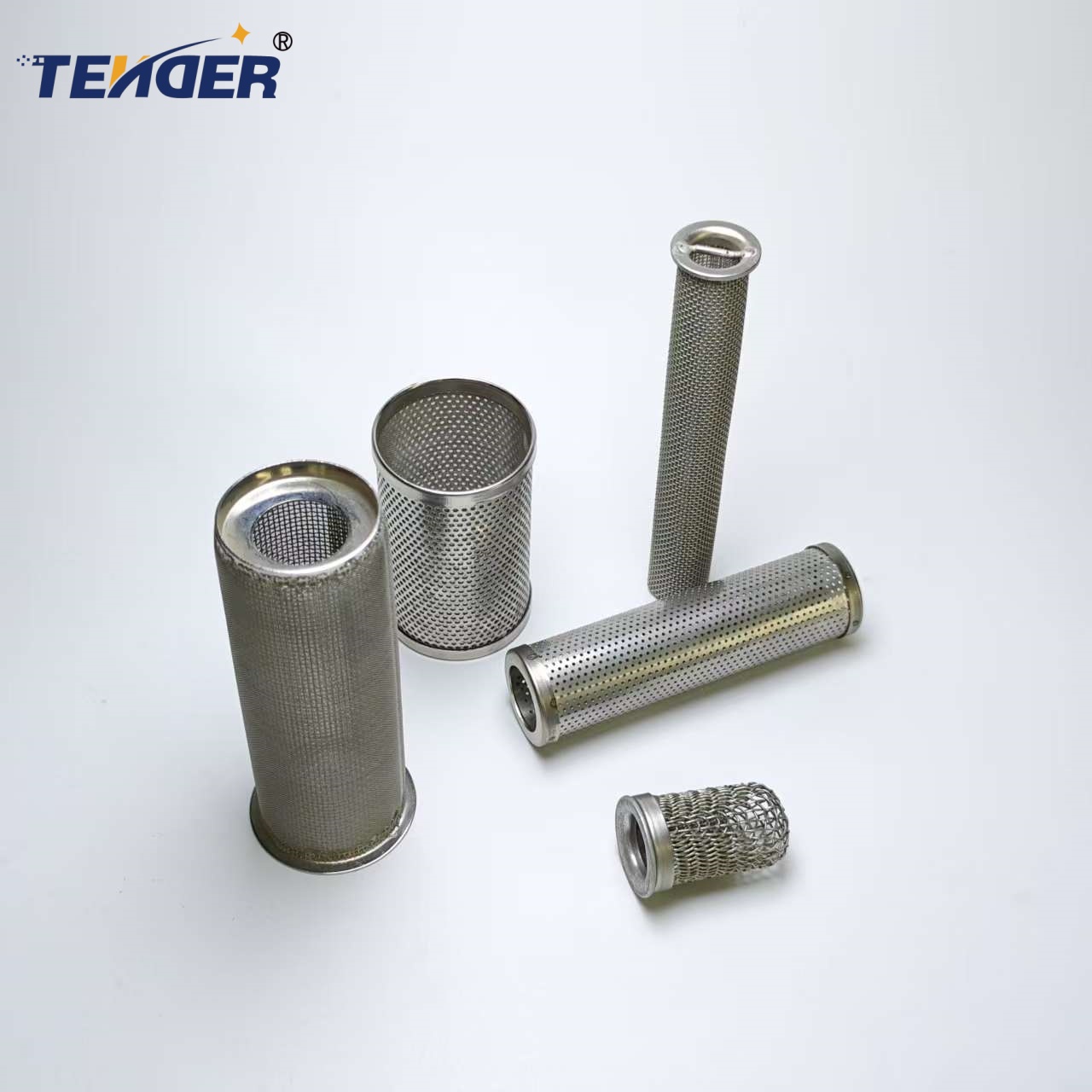

Сітчаста трубка з нержавіючої сталі з багатошаровою композитною конструкцією

Наша багатошарова композитна плетена дротяна сітчаста трубка фільтра-це високоефективний фільтр сітчастого нержавіючої сталі, призначений як для рідкої, так і для газової фільтрації в вимогливих промислових умовах. У ньому є кілька шарів матеріалу з нержавіючої сітки з точністю, спіканий або спотворений разом, щоб створити надійний і міцний блок фільтрації.

Цей елемент фільтру сітки з нержавіючої сталі забезпечує рівномірний розподіл розмірів пор та високу механічну міцність, що робить його ідеальним для систем високого тиску або високотемпературних систем. Незалежно від того, що використовуються в гідравлічних системах, нафтохімічних процесах або налаштуваннях газової фільтрації, це забезпечує послідовну ефективність фільтрації при протистоянні корозії та деформації.

Конструкція трубки максимізує площу поверхні та структурну підтримку, що забезпечує тривалий термін служби та зменшена частота обслуговування. Його можна прибирати та повторно використати кілька разів, що робить його економічно вигідною та стійкою альтернативою одноразовим фільтрам.

Крім того, ця фільтрувальна трубка може бути виготовлена за допомогою екрану дротяного клинового дроту з нержавіючої сталі для додатків, що вимагають фільтрації в стилі слота, або з матеріалами повітряного фільтра з нержавіючої сталі для обсягів або вентиляції. Доступний у різних показниках мікрона, діаметрів та довжини, він може бути розроблений для задоволення конкретних потреб у фільтрації.

Народні для точності, міцності та довговічності, наші фільтрувальні трубки з нержавіючої сталі є розчином для надійної та ефективної промислової фільтрації.

Міцна трубка з нержавіючої сітки для промислової та повітряної фільтрації

Багатошарова композитна плетена дротяна сітчаста трубка фільтру-це високоефективна сітчаста розчин сітчастого фільтра, побудована для витримки суворих експлуатаційних умов. Розроблений з множинними шарами тканої сітки, він досягає чудової міцності, жорсткості та точності фільтрації, що робить його придатним для використання в системах нафти, газу, хімічних речовин та повітря.

Цей фільтр сітчастої нержавіючої сталі оснащений вдосконаленою конструкцією, що спікається або зварюється, поєднуючи різні шари сітки в жорстку, уніфіковану конструкцію. Фільтр може бути налаштований з точки зору кількості сітки, діаметра трубки та товщини стінок, що дозволяє точно узгодити ваші потреби в процесі.

Окрім фільтрації рідини, продукт також ефективно функціонує як повітряний фільтр з нержавіючої сталі, фіксуючи дрібні частинки повітря в системах ОВК та промислові вентиляції. Його матеріал, стійкий до корозійної нержавіючої сталі, робить його ідеальним для тривалого впливу високих температур, хімічних речовин або багатих вологи середовищами.

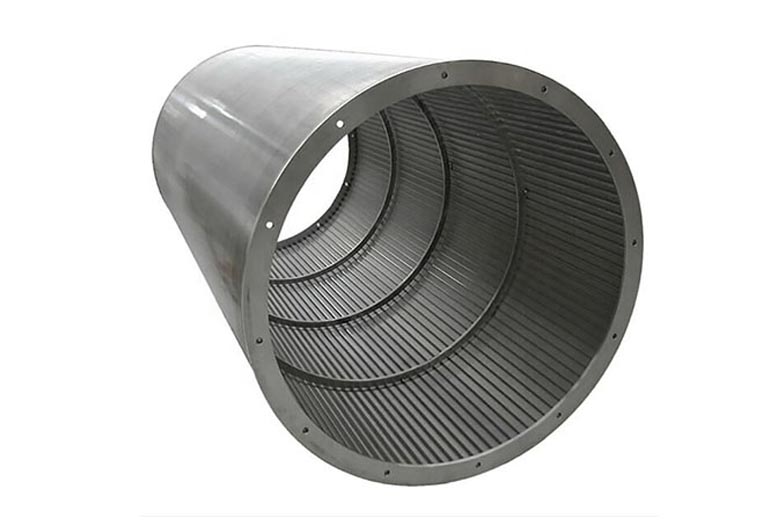

Параметр екрана клину з нержавіючої сталі також доступний для грубої фільтрації або додатків для розділення, що забезпечує спрямований потік та можливості самоочищення. Незалежно від того, що ви фільтруєте частинки з палива, стисненого повітря, розчинників або обробки рідин, цей елемент фільтру з нержавіючої сталі забезпечує тривалі, надійні продуктивність.

Ця фільтрувальна трубка, що використовується, можна багаторазово, і екологічно чиста, пропонує як економічні, так і оперативні переваги. Виберіть нашу багатошарову трубку для фільтра з нержавіючої сталі для фільтраційного рішення, яке поєднує інженерну точність з промисловою міцністю.
